Muitos usuários ficam em dúvida de como energizar (alimentar) adequadamente o Arduino seja por uma fonte externa (bateria ou transformador) ou diretamente nos pinos correspondentes. A seguir vamos mostrar como fazê-lo de forma segura. Vamos usar uma placa UNO (ou compatível) para exemplificar.
Possui uma placa diferente? Sem problemas! Se for uma placa Arduino compatível, no site oficial você encontra o mapa de pinos de cada modelo.
Características Principais
Operating Voltage 5V
Esta é a única tensão que o microcontrolador suporta. Tensões acima deste valor danificam o microcontrador e tensões abaixo, trazem resultados inesperados.
Input Voltage (recommended) 7-12V
Esta é faixa de tensões recomendadas. Nesta faixa, o regulador de tensão usado na sua placa (ver mais adiante) não irá aquecer muito.
Input Voltage (limits) 6-20V
Esta é a faixa limite (inferior e superior), ou seja, é saudável permanecer nestes limites. Porém, dependendo da versão da sua placa Arduino, o regulador de tensão (ver mais adiante) pode suportar tensões superiores a 20V.

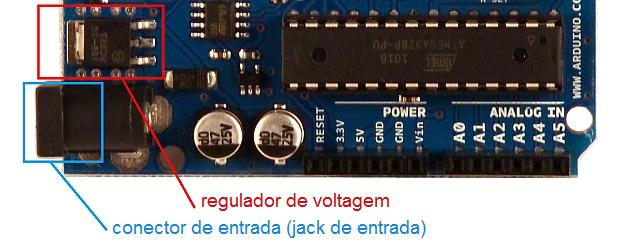

O regulador de voltagem
Se o microcontrolador opera apenas com 5V, como podemos usar tensões superiores sem danificar este componente? O responsável por esta “mágica” é outro componente mostrado em destaque na figura a seguir, ao lado do conector de entrada (jack de entrada – power jack). Este circuito integrado, que dependendo do modelo até parece um transistor, reduz a tensão de entrada para os 5V necessários ao microcontrolador. Este componente possui proteções contra curto-circuito/excesso de temperatura e sua saída será sempre 5V, independente se houver flutuação na entrada.
Para placas UNO originais, o regulador é o MC33269 da On Semiconductor (http://www.onsemi.com/PowerSolutions/product.do?id=MC33269).
As opções para alimentar o Arduino
a) Cabo USB
O meio mais simples e prático para energizar a placa Arduino é através do cabo USB. O cabo que você usa para transferir dados da placa para o computador e/ou transferir o sketch do computador para a placa. Neste cabo, há uma linha de alimentação de 5V adequado ao microcontrolador. Estes 5V provenientes do cabo, não passam pelo regulador de voltagem.
Mas atenção! A especificação do padrão USB diz que cada porta USB do computador é capaz de fornecer até 500mA de corrente, o que é mais que suficiente para muitas aplicações. De qualquer forma, fique atento, pois o sintoma mais comum que alguma coisa não está correta é a sua placa Arduino reiniciar o sistema sem o seu consentimento 🙂 ou os dispositivos conectados aos pinos não funcionarem como esperado.
Ah, outro ponto super importante! O limite de cada pino da placa Arduino padrão, seja de fornecer ou receber, é de 40mA .
b) Fonte externa (transformador ou baterias)

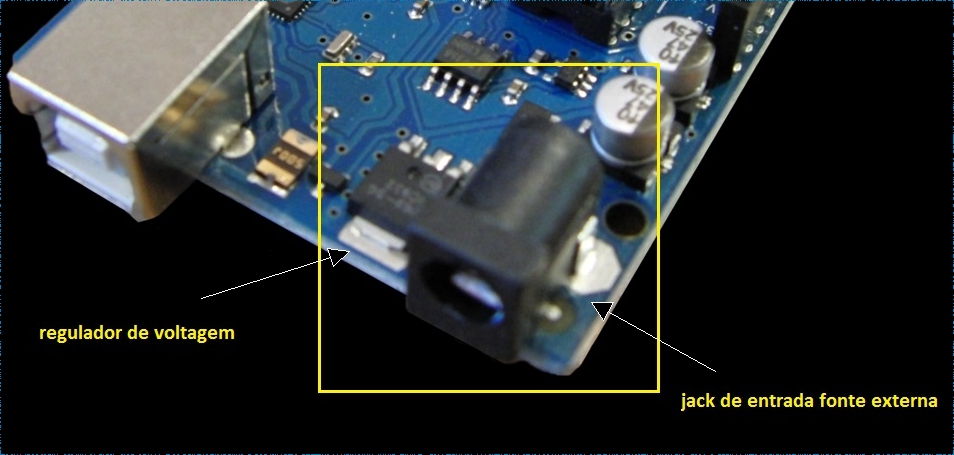

No detalhe da foto, temos o conector de entrada (jack de entrada – power jack) para fontes externas ao lado do regulador de voltagem.
O valor desta fonte deverá estar na faixa especificada pelo regulador de voltagem. Recomendamos fontes de 9V ou 12V. A razão está na facilidade de encontrar fontes prontas e/ou baterias no mercado especializado e o motivo para você não usar fontes acima dessas voltagens recomendadas é para não sobre aquecer o regulador de voltagem. Essa diferença da tensão de entrada e a requerida pela placa Arduino é dissipada pelo regulador na forma de calor. Então se você optar por usar uma fontes com transformador, verifique se a saída é em corrente contínua (DC) e com capacidade de fornecer correntes iguais ou acima de 500mA.
c) Outras opções

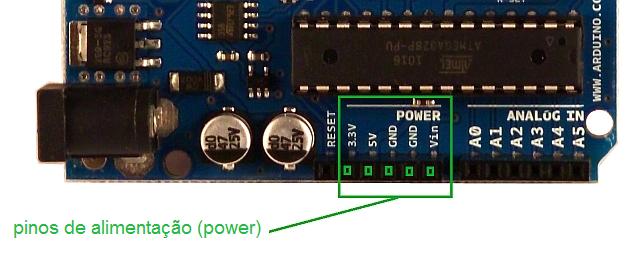

Há um bloco de pinos (Power) também destinados a alimentação . Vejamos:
3V3
Este pino é capaz de fornecer apenas uma saída de 3,3V. Esta tensão é proveniente de um outro regulador de voltagem ou de um outro circuito integrado presente na placa Arduino que faz a conversão de serial para USB (depende do modelo de placa).
Atenção! Este pino não consegue suprir correntes maiores que 50 mA.
5V
Este é o pino que você ira usar, na maioria dos experimentos, para alimentar os componentes externos, como LEDs, sensores de temperatura, etc.
Esta tensão pode ser proveniente
-
- do conector de entrada, passando pelo regulador de voltagem,
- do cabo USB ou
- de uma fonte externa ligada no pino VIN (veja adiante).
GND
Estes dois pinos são conhecidos como terra (ground), responsáveis por fechar o nosso circuito.
VIN
Este é um pino interessante. Ele pode atuar como entrada ou saída.
Exemplo: se você usar uma fonte externa de 12V via conector de entrada (jack de entrada), neste pino teremos o mesmo valor da entrada. É uma alternativa para alimentar outros dispositivos que necessitem de mais de 5V. Então nesse caso note que o pino está atuando como saída.
Porém se você entrar com uma fonte externa diretamente neste pino, como por exemplo 15V, o regulador de voltagem irá reduzir para os 5V necessários ao microcontrolador. É uma forma alternativa de entrar com energia sem usar o conector de entrada. Porém lembre-se que tensões muito altas, faz com que o regulador fique bem quente. E mais uma vez não esqueça: a fonte deve ser de corrente contínua (DC).
| Recomendação! Dê preferência ao jack de entrada da sua placa Arduino. Use o pino VIN como entrada somente se estiver seguro quanto a qualidade e estabilidade da fonte de energia usada. |
Concluindo
Felizmente para começar a usar o Arduino e realizar projetos interessantes, não precisamos ir tão longe nos detalhes técnicos. Com o passar do tempo você mesmo irá perceber a necessidade ou não de procurar a documentação adequada. Ah, e para aqueles que estão pensando em ligar motores de 5V direto nos pinos do Arduino, nem tentem! 😮 Lembre-se que cada pino do Arduino é capaz de suprir apenas 40mA e os motores consomem, geralmente, correntes acima de 1A. E aí, como fazer? Bom, existem shields e breakout boards que contém circuitos auxiliares (conhecidos como drivers) apropriados para motores.
